Cours de travaux dirigés en introduction
aux systèmes d’information
UFR AES Université Montpellier I (2006/2007)
Par Javier GIL QUIJANO (javiergquijano@gmail.com)
Détermination des
identifiants et des entités
A partir de la matrice de dépendance fonctionnelle on a trouvé 6 identifiants :
|
Identifiants |
|
CodeBoutique |
|
CodeClient |
|
CodeLivre |
|
CodeExemplaire |
|
CodeEditeur |
|
CodeAuteur |
A chacun des identifiants on peut associer une entité qui contient les données qui dépendent fonctionnellement de cet identifiant. Ces entités sont présentées dans la figure 1 :

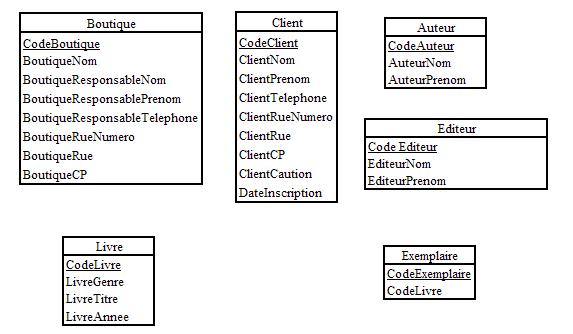

Figure 1. Entités, première version.
Amélioration des entités :
Sachant que le nombre de valeurs que le genre d’un livre peut prendre est limité (roman, BD, sport, histoire), on le sépare en une nouvelle entité qui contient la valeur du genre et dont l’identifiant est un code du genre. Les nouvelles entités sont présentées dans la figure 2. Il faut noter que le champ LivreGenre dans l’entité livre a changer par le champ CodeGenre.

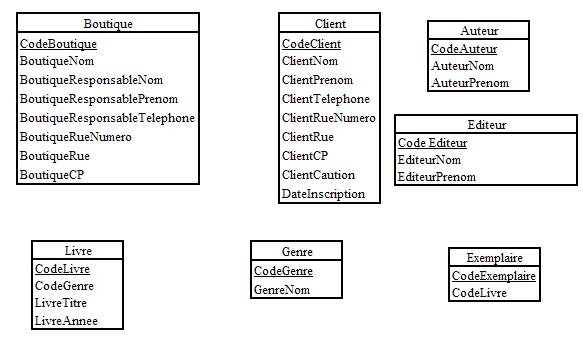

Figure 2. Entités, version finale.
